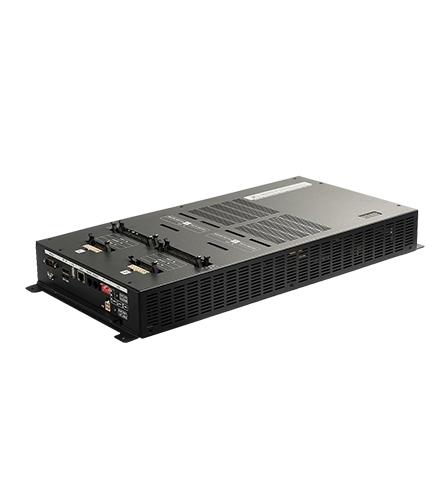

产品功效概述

提供LCD模组点屏时所需电源/图形视频信号/GPIO等激励

提供多种对外调测通讯接口，用于屏端的VCOM、Gamma、Demura的调测及烧录

产品特点

·  一体式架构

·  多种信号规格

·  快速启动

·  精准时序控制

主要用途及应用场景

14寸~65寸 NB/TV类LCD Open Cell/模组点屏

适用于Offline/Inline模式的RT点灯检查机、AMT、MMT、PCBI、Demura、AOI等信号点屏应用场景

           Inline AOI应用                                  Offline Demura应用                                 Inline Demura应用

应用终端

PAD显示                              笔电显示                               独显显示                                TV显示

产品优点

1. 一体式架构

接纳主机搭配信号转板套件的方法组成一体机，有用镌汰系统互联，便于产线装置使用及维护

2. 多种信号规格

可选择差别的信号转板套件支持种种视频信号，包括LVDS、DP、V-by-one、HDMI，并提供LCD产品点屏所需系统电源和背光电源

3. 快速启动

装备220V开电5S 内可完成模组点亮

4. 精准时序控制

所有输出信号/电源的时序精度可抵达±1ms

要害手艺点

1. V-by-one@HS、DP 1.2、DP 1.4、HDMI 2.0

2. 4K动态图片显示

3. 4K视频播放和投屏

4. EDID的读取/写入/比对

5. Flicker/Gamma自主调理算法，Flicker/Gamma的调理和烧录

6. 自带图片编辑软件，种种重大图片编辑

7. 标准第三方挪用接口协议，千兆以太网通讯

应用毗连

GS321l点灯装置系统由PC、GS321l、待测产品三大部分组成，凭证需要可增添程控电源盒、控制盒、Flicker/Gamma色彩剖析仪，通过种种线材毗连成完整的测试系统，详细毗连框图示意如下:

                                    GS321I+EP322分体式架构装备毗连示意图

说明
GS321l/程控电源盒通过三芯电源线毗连220VAC，网线与PC主机毗连，GS321l/程控电源盒必需通过导线将装备接地柱与大地毗连（或等效供地装备），以免对装备及产品造成损坏
；

如使用程控电源盒EP322时，需毗连GS321l与程控电源盒EP322的RS422通讯线
；

确认产品及对应线材无误，将背光及视频信号毗连线插入GS321l/程控电源盒对应接口
；

控制盒可通过485通讯线与PG直接相连控制PG。
