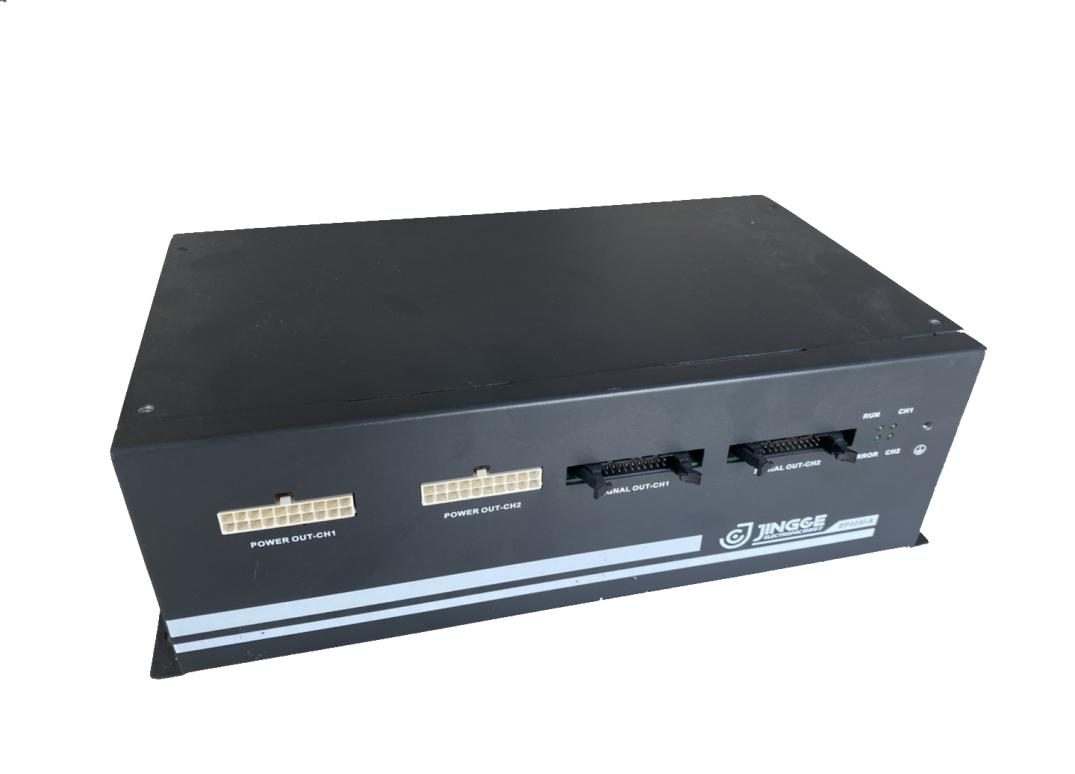

产品功效概述

提供Mini LED背光模组点亮时所需电源/GPIO
，以及分区控制SPI信号

产品特点

·  高功率输出电源

·  多种调测接口

·  分体式架构

·  多通道

主要用途及应用场景

·  1寸~75寸Mini LED背光模组的点屏

·  适用于小、中、大尺寸的Mini LED背光的检测
，可知足研发调试、产线生产、老化测试等需求

功效及应用展示

     常温老化                 崎岖温湿度老化            Mini LED AOI

应用终端

PAD显示                           笔电显示                              独显显示                              TV显示

产品优点

1、高功率输出电源

支持高功率VLED电源输出
，最大输出功率1400W
，同时知足衣着Mini LED背光模组至TV Mini LED背光模组点屏检测需求

2、分体式架构

接纳分体式架构解决SPI传输链路短的问题
，适用于种种老化炉和自动化线体

3、多种调测接口

支持PWM调光方法

支持SPI调光方法

可扩展支持LVDS调光方法

4、 多通道

支持1:2 Mini LED背光模组点屏测试、支持8CH自力SPI

要害手艺点

1、Mini LED背光驱动

2、SPI分区控制

3、剧本编辑CODE

4、高功率VLED电源

5、支持静态画面和动态画面

6、PWM调光及VSYNC同步

选项参考

应用毗连

Mini_LED背光点灯系统由外置AC/DC电源、EP325l系统、PC三大部分组成
，凭证现实需求可增添外置5键按键板
，详细毗连框图示意如下：
