产品功效概述

·  提供OLED/Mirco OLED模组点屏时所需电源/图形视频信号/GPIO等激励

·  提供多种对外调测通讯接口，用于屏端的Gamma、TP、Demura的调测及烧录

产品特点

·  1:1信号机

·  高性能

·  高稳固性

·  高集成度

·  超高清信号源

主要用途及应用场景

0.1寸~12寸 OLED/Mirco OLED模组点屏

适用于中小尺寸OLED、Micro OLED模组检测，可知足De-Mura、Auto Gamma、TP test、人工画面检等工站对信号机的需求

功效及应用展示

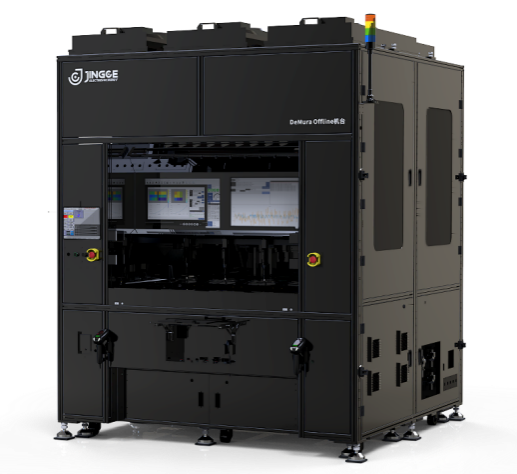

         手动模组应用                            Offline OLED Demura应用                          Inline OLED Gamma应用

应用终端

 VR显示                                          移动显示                                          衣着显示                                        车载显示

产品优点

1. 超强性能

支持MIPI（D-PHY、C-PHY）、eDP、LVDS、TTL/MCU，最高支持区分率4K@30Hz，同时提供9路高精度可调电源输出，可以知足0.1~12寸OLED、Micro LED模组段信号检测需求

2. 一体式架构

一体式设计，搭配差别的信号套件支持种种图像信号的输出，可无邪适配

3. 视频播放

可支持4K@30fps的视频播放及投屏

要害手艺点

1. 支持eDP1.3,5.4Gbps/lane

2. MIPI D-PHY 1.5Gbps/lane（可扩展CPHY）

3. 支持4link LVDS

4. 支持DSC1.1压缩

5. 支持全剧本、非全剧本应用

6. 4K视频播放

7. 电源支持可调蹊径航行时间高精度控制

8. 9路高精度可调电源（±1uA Max，带硬件赔偿）

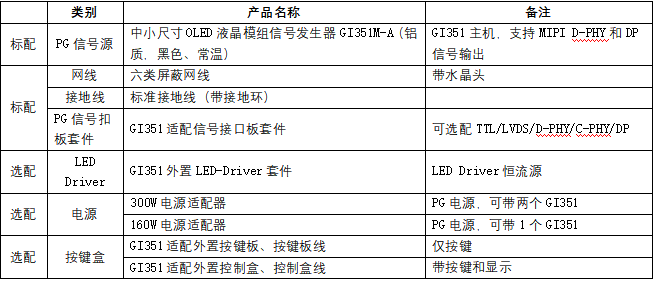

选项参考

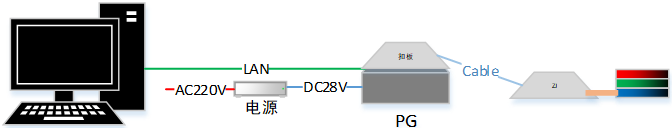

应用毗连

G1351接纳直流24V电源供电（高功率版本使用28V供电），通过网线与PC主机毗连（或者使用电缆与控制和毗连）。必需通过导线将接地柱与大地毗连（或等电势端子），以免对装备及模组造成损坏。

确认模组及对应线材无误，再用线毗连G1351输出接口与模组的输入接口。

注重，G1351的主机输出接口不可直接作为点灯信号、电源使用，需要配备专用的接口板举行电路以及界说转换（可在规格规模内定制接口界说）
